PTL516扩散硅压力变送器
目录导航
1. 产品简介及用途

2. 产品结构与外形尺寸

3. 主要选型

4. 购买流程

5. 售后保证及调试培训

6.使用说明书下载

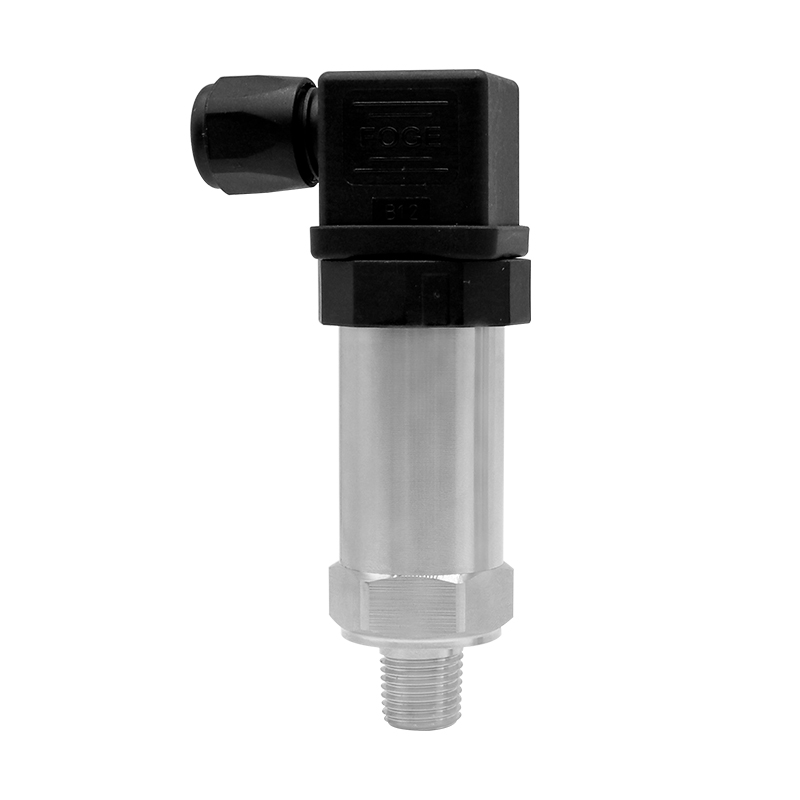

PTL516

一、产品简介及用途：
PTL516扩散硅压力变送器采用精加工芯体、敏感元件采用硅扩散注入工艺，组成惠斯通全桥，桥内搭建抗干扰电阻，当压力作用在芯体时，电阻值与前一状态相比较产生和压力正比的MV信号，经过二次放大电路转换成标准电信号放大电路采用进口处理芯片、高稳定，高精度硅阻全桥、专用集成电路自动校准、抗温漂能力强、芯体采用316不锈钢材质，耐腐蚀、耐高温。

二、产品结构与外形尺寸：
PTL516

三、产品规格选型
主要技术参数

量程
    负压：0~-100kPa; 正负压:-0.1~6MPa

    微压：0~100kPa; 常压：0.1~6MPa

    高压：6~100MPa

测压形式     表压、绝压、密封压
激励     恒流推荐 1.5mA；恒压推荐 10V
输入阻抗     恒流：2kΩ～5kΩ；恒压：3kΩ～18kΩ
补偿温度
    恒流：0℃～60℃（≤35kPa）-10℃～70℃（其余量程）

    恒压：-10℃～70℃

工作温度     -40℃～125℃
储存温度     -40℃～125℃
绝缘电阻     ≥200MΩ/250VDC
响应时间     ≤1ms（上升到 90%FS）
测量介质     所有与 316L 兼容的液体和气体
机械振动     20g（20～5000HZ）
冲击     100g（10ms）
稳定性     ≤0.1%FS/年
零位误差
    ≤0.1%FS/年

最大过载     ≤150%
综合精度     0.25%FS，0.5%FS
输出选择

    4~20mA，0～5V,1～5V,0～10V，RS485

供电电压     24VDC
出线材质     RVVP屏蔽线、RVV阻燃线
密封圈     丁氰或氟橡胶
膜片材质     316L
壳体材质     316L
安装螺纹     M20*1.5、G1/2，内孔直径3mm（按客户需求定制）
包装     使用说明书，合格证
重量     200g
